RIN

Arquitect-Platten sind nur in PL-Ausführung und in 4 Farben erhältlich.
Alle Arquitect-Platten werden in Standardgrößen von 70-100 cm Breite und 80-200 cm Länge hergestellt.
Auch in Sondergrößen.

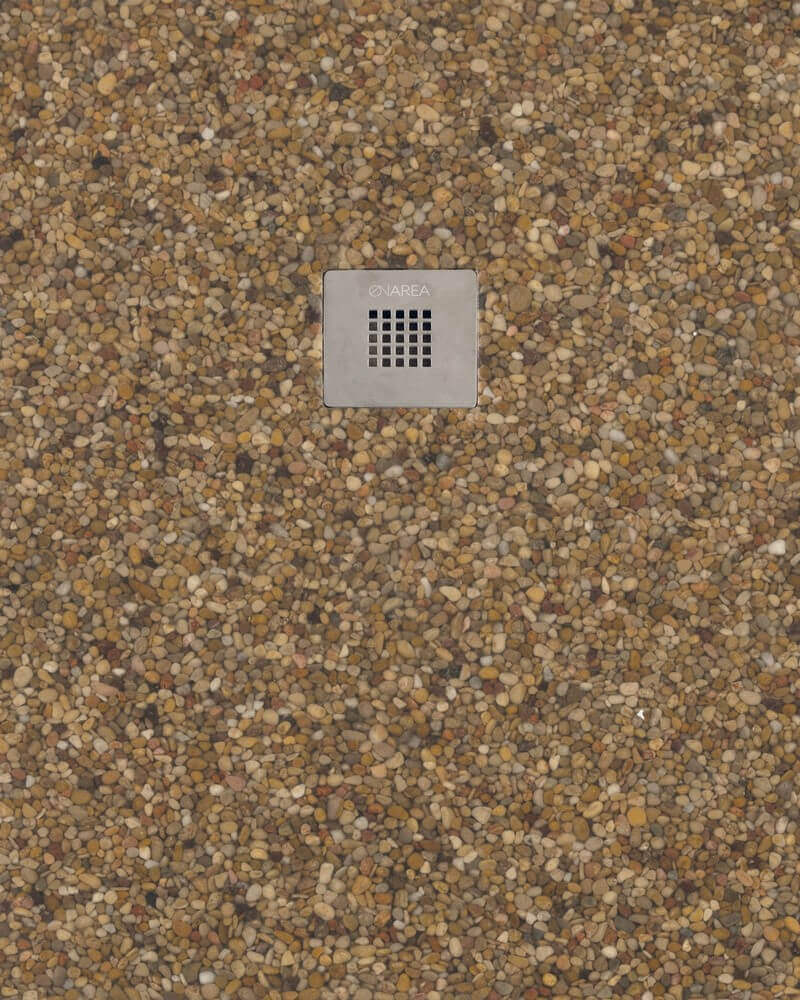

DCR 3908 Rin Marron - RIN

RIN MARRÓN
80x1000x3

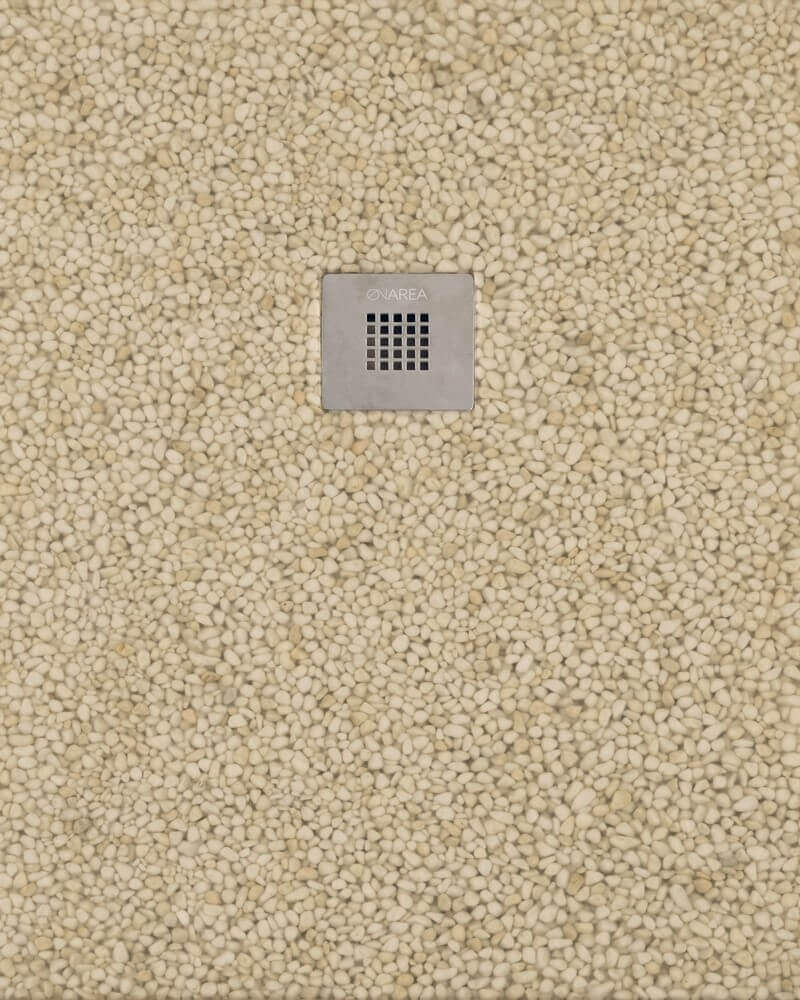

DCR 3909 Rin Beige - RIN

RIN BEIGE
80x1000x3

KONFIGURATION

Rin bietet 4 Ebenen der Konfiguration nach:
A. Abmessungen der Platte.
B. Art der Entwässerung.
C. Lage des Glases oder der Trennwand.
D. Lage der Spule in Bezug auf den Boden.

A

Die verfügbaren Größen reichen von 70 bis 100 cm Breite und 70 bis 200 cm Länge (im Abstand von 10 cm).
Es wird auch nach Maß und mit individuellem Ausschnitt gefertigt.

B a medida con escotes - RIN

X. 70/80/90/100
Y. 70/80/90/100/110…./200

B

Auch die Lage des Abflusses kann variieren und die Art des Gitterrostes kann CU oder TR sein.

C cu - RIN

CU:

C tr - RIN

TR:

C

Das Glas kann auf drei verschiedene Arten positioniert werden:

D sobre plato - RIN

A. Auf dem Teller.

D junto plato - RIN

B. Auf dem Teller.

D encastrado - RIN

C. Eingebettet.

D

Die Platten haben drei Möglichkeiten der Positionierung im Verhältnis zum Boden.

E sobre el suelo - RIN

A: Auf dem Boden.

E a ras de suelo - RIN

B: Ebenerdig.

E elevado - RIN

C:Erhöht.




DOKUMENTATION, ANWEISUNGEN UND GARANTIEN

1. ALLGEMEINE BEDINGUNGEN UND GARANTIEN
ONAREA® garantiert, dass seine Produkte und Komponenten bei ordnungsgemäßer Verwendung nicht fehlerhaft sind.
und mit einer korrekten Installation. Das Unternehmen übernimmt keine Haftung für Probleme, die sich aus einer fehlerhaften Installation oder unsachgemäßen Verwendung des Produkts ergeben. Sie haftet nicht für außergewöhnliche Kosten wie den Ersatz von Bildschirmen, Fliesen oder anderen Elementen, die durch unsachgemäßen Gebrauch oder schlechte Installation entstanden sind. ONAREA® gewährt auf seine Produkte eine Garantie von 24 Monaten, mit Ausnahme von Verschleißteilen, wie im Gewährleistungsrecht festgelegt. Zu diesem Zweck ist es notwendig, dieses Dokument für eventuelle Vorfälle/Anfragen aufzubewahren, in denen die Seriennummer des Produkts angegeben ist.
Die Garantie erlischt nach 24 Monaten. Von diesem Zeitpunkt an wird die technische Unterstützung durch den Nutzer geleistet. Bitte berücksichtigen Sie diese Regeln, da Beschwerden aus diesen Gründen nicht berücksichtigt werden.

2. ELEMENTE UND BEDINGUNGEN DER LIEFERUNG
ONAREA®-Duschwannen werden in einer individuellen, strapazierfähigen Verpackung geliefert, um Transportprobleme zu vermeiden. Jede Platte wird mit den folgenden Elementen ausgeliefert:
– Grafische Montageanleitung.
– Garantieschein.
– ONAREA® Design-Gitter.
– Evakuierungssiphon.
– Anpassungsröhren.
– Erklärung der Vorteile.
– Die Abmessungen haben eine Toleranz von +/- 2 mm.

3. BEDINGUNGEN FÜR DIE NUTZUNG
Für die tägliche Reinigung empfiehlt es sich, die Duschwanne nach der Benutzung mit Wasser abzuspülen und für eine ausreichende Belüftung des Badezimmers zu sorgen. Für eine gründliche Reinigung spülen Sie mit Wasser und Seife oder einem handelsüblichen Badreiniger nach und wischen mit einem feinen, nicht scheuernden Schwamm nach. Es ist wichtig, nicht
alkoholhaltige Reinigungs- oder Desinfektionsmittel zu verwenden. Auch scheuernde Produkte (Schwämme, Tücher oder ähnliches) sind für die Reinigung nicht geeignet.

4. MERKMALE UNSERER PRODUKTE
ONAREA® ist ein Synonym für Evolution, Design und Innovation. Die verschiedenen Serien markieren ein Vorher und Nachher in der Welt der Duschwannen. Wir sprechen von widerstandsfähigen, natürlichen und leistungsstarken Materialien.

die einzigartige Atmosphären und Räume schaffen und dank ihres von akkreditierten Labors geprüften und zertifizierten Anti-Rutsch-Systems auch Sicherheit bieten.

– EINZIGARTIGES SET
Bei der Serie SINGULAR handelt es sich um Wannen aus Naturstein, einem sehr widerstandsfähigen und schönen Material, das alle rutschhemmenden Eigenschaften herkömmlicher Duschwannen aufweist. Diese Platten haben eine mechanische und Stoßfestigkeit, die ihrer Natur, dem NATURSTEIN, entspricht.

-EINE SERIE
Die FINE-Serie wird aus einer Mineralharzbasis hergestellt, auf die wir unsere flexiblen Flextone®-Natursteinteile kleben, wodurch
ein auf unsere Produkte abgestimmtes Umfeld. Eines seiner Hauptmerkmale ist die minimale Absorption, die durch die Verbindung von Mineralharz und Glasfaser entsteht.

-ARCHITEKTUR-SERIE
Die ARQUITECT-Serie entstand aus der Entwicklung von Mineralharzplatten mit marktgerechten Texturen und Farben. Es handelt sich um sehr widerstandsfähige Materialien mit einer Mischung aus ungesättigtem Polyester, Kalziumkarbonat und Epoxid-Vinylester-Gelcoat, ein rutschfestes Produkt, das kaum schmutzig wird. Sie haben eine ähnliche Stoßfestigkeit wie unsere SINGULAR-Serie.

5. FARBSPEKTRUM
Die Farbpalette, die wir für jede Serie anbieten, finden Sie in unserem Gesamtkatalog. In der SINGUALAR SERIE gibt es mehrere Kombinationen in Ausführung, Größe und Farbe, da diese Platten ausdrücklich auf Anfrage hergestellt werden.
unserer Kunden. In der FINE-Serie passen wir unsere Produkte an
zu den Farben des flexiblen Flextone®-Natursteins, wobei die ARQUITETC-Serie eine große Auswahl an Farben für jede Textur bietet.

6.SIPHONS UND GITTERROSTE
Je nach Ausführung der Platte bieten wir die Varianten des quadratischen oder rechteckigen Gitters an. In jedem dieser Fälle tragen die Platten den von Ihnen gewünschten SIFON-Typ.
Die SIFONES bestehen aus ABS-Kunststoff, die Gitterroste aus Edelstahl AISI 304, beidseitig poliert, und haben eine Dicke von 1,5 bis 2 mm.

MIAMI SIPHON

sifon miami - RIN

TAY SIPHON

sifon tay - RIN

7. SCHNEIDEN DER EINZEL- UND FEINSERIENPLATTEN
Alle Onarea®-Futter können ab Werk in einer bestimmten Größe geliefert werden. Die FINE-Serie kann in einem Standardformat versandt und auf Wunsch vom Kunden zugeschnitten werden. Zu diesem Zweck sollten Diamantblätter oder spezielle Steintrennsägen verwendet werden. Bei der Serie SINGULAR müssen aufgrund der Beschaffenheit des Produkts spezielle Maße im Werk vorgenommen werden, und es können keine Zuschnitte vor Ort vorgenommen werden.
Platten dürfen nur in geraden Schnitten geschnitten werden, es dürfen keine Kurvenschnitte gemacht werden.
In der Serie FINE werden die Zuschnitte der Platten, die in der Fabrik hergestellt werden, mit einem Aufschlag pro Zuschnitt versehen, KONSULTIEREN SIE DIE PREISLÖSUNGEN.
Bei der Bestellung von Sondergrößen ist es wichtig, eine Reihe von spezifischen Daten korrekt anzugeben:
– Maße für Breite und Länge in mm.
– Bei Schnittwunden ist anzugeben, ob es sich um die linke oder rechte Seite handelt. Es ist sehr wichtig, dass die Maße für die Zuschnitte genau auf den Bedarf abgestimmt sind. – Es ist ratsam, die Schnitte an den Seiten der Platte so vorzunehmen, dass sie dicht an der Wand liegt.

1. quadratischer Schnitt
2. Schrägschnitt
3. Ausschnitt
4. Kombiniert

onarea corte platos - RIN

8. DURCHGEFÜHRTE TESTS UND VERSUCHE

onarea pruebas ensayos - RIN

9. ELEMENTE, AUS DENEN EINE DUSCHWANNE BESTEHT
A. Duschwanne.
B. Gitter aus rostfreiem Stahl
C. Entwässerung.
Diese Anleitung enthält die grundlegenden Anweisungen für den Zusammenbau des Produkts und die Anweisungen, die für den korrekten Zusammenbau des Endprodukts zu befolgen sind.

10. GRUNDREGELN FÜR DIE MONTAGE
A. Die Verpackung muss so beschaffen sein, dass die empfindlichsten Teile durch geeignete Mittel wie Styropor, Pappe oder durchsichtige Folie vor möglichen Angriffen oder Defekten infolge eines unsachgemäßen Transports geschützt sind.
B. Onarea® kann nicht für Schäden verantwortlich gemacht werden, die durch die vorübergehende Lagerung außerhalb des Firmengeländes entstehen.
C. Der Einbau darf nur von einem zugelassenen Sanitärinstallateur vorgenommen werden.
D. Während des Einbaus müssen die Oberflächen, Verkleidungen, Wand- und Bodenfliesen der Duschwannen geschützt werden.
E. Sie müssen jede Art von Verschmutzung vermeiden, insbesondere Verschmutzungen, die

könnte durch verstopfte Abflüsse verursacht werden. Der Boden, auf dem die Duschwanne steht, muss sauber, frei von Wasser und trocken sein.
F. Um eine gute Installation zu gewährleisten, müssen die Arbeitsphasen entsprechend den Arbeitszeiten durchgeführt werden.
G. Es ist unbedingt erforderlich, dass diese Anleitung vom verantwortlichen Bedienungspersonal gelesen wird, bevor mit der Installation und Montage der DUSCHWANNE begonnen wird. Dieses Handbuch muss stets am Standort des Produkts verfügbar sein.
H. Vergewissern Sie sich vor der Verwendung des Produkts, dass es unbeschädigt ist. Wenn ein Schaden sichtbar ist:
– Vermerken Sie den Schaden sorgfältig auf dem Lieferschein, falls Sie den Spediteur für Schäden an der Ware in Anspruch nehmen müssen.
– Verwenden oder installieren Sie das Produkt nicht, wenn es Unregelmäßigkeiten aufweist.
– Wenden Sie sich an den Verkäufer oder Lieferanten.
– Bei empfindlichen Gegenständen oder Teilen des Produkts wird eine Sichtprüfung der Verpackung empfohlen, bevor diese entfernt wird.
– Nachdem die oben genannten Punkte überprüft wurden, kann mit dem Einbau der DUSCHWANNE begonnen werden. Dieser Vorgang muss von qualifiziertem Personal und immer in der folgenden Reihenfolge durchgeführt werden.

onarea elementos cuadrado rectangular - RIN
onarea elementos pantagonal angular - RIN

11. BÜNDIGER ODER VERSENKTER EINBAU DER DUSCHWANNE
Bei dieser Art des Einbaus ist der höchste Teil mit dem die Duschwanne umgebenden Boden ausgerichtet, was den Vorteil hat, dass der Zugang zum Duschraum ohne Stufen möglich ist. Dies ist eine besonders vorteilhafte Option für Menschen mit Behinderungen oder eingeschränkter Mobilität, insbesondere dann, wenn die Verwendung eines Rollstuhls erforderlich ist.

In diesem Fall ist es wichtig, zwei grundlegende Dinge zu beachten:

– Maßnahme zur Vertiefung:
Einerseits, dass wir auf dem Gelände genügend Platz haben, um tief genug zu graben. Dieser Raum muss mindestens der Summe aus der Dicke der Platte und dem für das Ventil erforderlichen Raum entsprechen. Dieses Maß variiert je nach Modell der Duschwanne, aber als allgemeiner Begriff für Mineralharzwannen, die am häufigsten für diese Art der Installation verwendet werden, ist es normalerweise zwischen 3 cm und 4 cm dick, plus weitere 9 oder 10 cm, die für das Ventil benötigt werden. Daher müssen wir einen Abstand von 12 bis 14 cm zum Boden einhalten. Es gibt auch Niedrigprofilventile für Duschwannen, mit denen die Höhe des Ventils von 10 cm auf 6 oder 7 cm reduziert werden kann, was eine Gesamttiefe von etwa 10 cm erfordern würde.

– Das Ende der Verbindung zwischen der Schale und dem umgebenden Pflaster:
Eine weitere wichtige Frage ist, wie die Fuge zwischen der Duschwanne und dem restlichen Fußboden gelöst werden soll. Es ist sehr wichtig, dass diese Fuge perfekt abgedichtet ist, um mögliche Feuchtigkeit zu vermeiden.
oder Lecks in der Zukunft. In einigen Fällen besteht die Tendenz zu glauben, dass der Einbau einer Duschabtrennung über dieser Fuge das Problem lösen wird, aber das stimmt nicht, da es in einigen Fällen Duschabtrennungen gibt, die keine Bodenführung haben, und selbst wenn sie eine haben, werden sie diesen Bereich nicht abdecken. Es ist daher wichtig, dass der Installateur der Spule diesen Punkt klärt.

12. AUFPUTZMONTAGE DER DUSCHWANNE

Diese Art der Installation der Duschwanne ähnelt im Wesentlichen der vorhergehenden, jedoch mit dem Unterschied, dass in diesem Fall der Rand der Wanne nicht auf dem Boden steht, so dass die Duschwanne etwa 3 oder 4 cm über dem Bodenniveau liegt.
Wie im vorherigen Fall benötigen wir Platz, um tiefer zu gehen, obwohl wir in diesem Fall nur eine Lücke in der Größe des Ventils benötigen, d. h. etwa 9 oder 10 cm, da die Dicke des Randes der Duschwanne über der Oberfläche liegt.
Bei dieser Art des Einbaus der Duschwanne ist die Verbindung zwischen der Duschwanne und dem Boden nicht so empfindlich, da die Duschwanne den Boden überlappt.

11. BÜNDIGER ODER VERSENKTER EINBAU DER DUSCHWANNE
Bei dieser Art des Einbaus ist der höchste Teil mit dem die Duschwanne umgebenden Boden ausgerichtet, was den Vorteil hat, dass der Zugang zum Duschraum ohne Stufen möglich ist. Dies ist eine besonders vorteilhafte Option für Menschen mit Behinderungen oder eingeschränkter Mobilität, insbesondere dann, wenn die Verwendung eines Rollstuhls erforderlich ist.

In diesem Fall ist es wichtig, zwei grundlegende Dinge zu beachten:

– Maßnahme zur Vertiefung:
Einerseits, dass wir auf dem Gelände genügend Platz haben, um tief genug zu graben. Dieser Raum muss mindestens der Summe aus der Dicke der Platte und dem für das Ventil erforderlichen Raum entsprechen. Dieses Maß variiert je nach Modell der Duschwanne, aber als allgemeiner Begriff für Mineralharzwannen, die am häufigsten für diese Art der Installation verwendet werden, ist es normalerweise zwischen 3 cm und 4 cm dick, plus weitere 9 oder 10 cm, die für das Ventil benötigt werden. Daher müssen wir einen Abstand von 12 bis 14 cm zum Boden einhalten. Es gibt auch Niedrigprofilventile für Duschwannen, mit denen die Höhe des Ventils von 10 cm auf 6 oder 7 cm reduziert werden kann, was eine Gesamttiefe von etwa 10 cm erfordern würde.

– Das Ende der Verbindung zwischen der Schale und dem umgebenden Pflaster:
Eine weitere wichtige Frage ist, wie die Fuge zwischen der Duschwanne und dem restlichen Fußboden gelöst werden soll. Es ist sehr wichtig, dass diese Fuge perfekt abgedichtet ist, um mögliche Feuchtigkeit zu vermeiden.
oder Lecks in der Zukunft. In einigen Fällen besteht die Tendenz zu glauben, dass der Einbau einer Duschabtrennung über dieser Fuge das Problem lösen wird, aber das stimmt nicht, da es in einigen Fällen Duschabtrennungen gibt, die keine Bodenführung haben, und selbst wenn sie eine haben, werden sie diesen Bereich nicht abdecken. Es ist daher wichtig, dass der Installateur der Spule diesen Punkt klärt.

12. AUFPUTZMONTAGE DER DUSCHWANNE

Diese Art der Installation der Duschwanne ähnelt im Wesentlichen der vorhergehenden, jedoch mit dem Unterschied, dass in diesem Fall der Rand der Wanne nicht auf dem Boden steht, so dass die Duschwanne etwa 3 oder 4 cm über dem Bodenniveau liegt.
Wie im vorherigen Fall benötigen wir Platz, um tiefer zu gehen, obwohl wir in diesem Fall nur eine Lücke in der Größe des Ventils benötigen, d. h. etwa 9 oder 10 cm, da die Dicke des Randes der Duschwanne über der Oberfläche liegt.
Bei dieser Art des Einbaus der Duschwanne ist die Verbindung zwischen der Duschwanne und dem Boden nicht so empfindlich, da die Duschwanne den Boden überlappt.

11. UNTERPUTZ- ODER EINBAUMONTAGE DER DUSCHWANNE

12.OBERFLÄCHENMONTAGE DER DUSCHWANNE

13.ERHÖHTER ODER HALB-ERHÖHTER EINBAU DER DUSCHWANNE

onarea instalaciones - RIN

14. EINBAU VON PLATTEN
1 Bevor Sie den Kleber auf den Untergrund auftragen, prüfen Sie, ob die Platte gut sitzt und keine Unebenheiten aufweist. Prüfen Sie gegebenenfalls mit Wasser, ob es abläuft.
2. Tragen Sie den Klebstoff auf (empfohlen wird Polyurethan-Kitt oder ähnliches) und verteilen Sie ihn gleichmäßig.
3. Prüfen Sie, ob die Duschwanne waagerecht ist, und schließen Sie den Einbau des Ablaufs ab.

4. Kleben Sie Abdeckband auf das Tablett, niemals auf die Wand oder den Boden. 5. Tragen Sie eine Fugenmasse (empfohlen wird elastisches Silikon mit hoher Verformungsfähigkeit) um den gesamten Umfang herum auf, entfernen Sie das Klebeband und lassen Sie es nach den Angaben des Herstellers einwirken. Bringen Sie das Edelstahlgitter an.
6. Reinigen Sie die Pfanne mit einem nicht scheuernden Tuch und die Wandbeschichtung.

Anmerkung:
Das Produkt darf aus keinem Grund modifiziert werden, andernfalls übernimmt ONAREA® KEINE VERANTWORTUNG FÜR SEINE FUNKTIONSTÜCHTIGKEIT.

onarea instalacion 1 - RIN
onarea instalacion 2 - RIN
onarea instalacion 3 - RIN
onarea instalacion 4 - RIN
